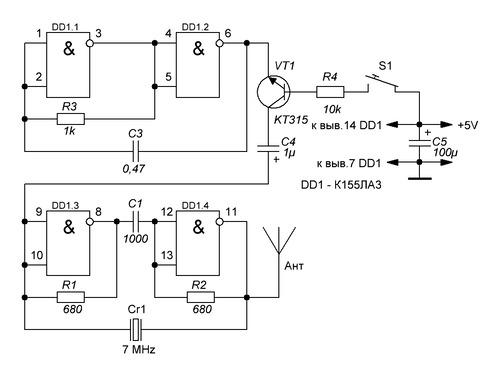

Простой АМ передатчик коротких волн на К155ЛА3, без внешней антенны, для экспериментов. В пределах квартиры принимает хорошо. По схеме: на двух элементах микросхемы собран генератор НЧ с частотой 800-1000 кГц, на других двух — генератор ВЧ. Кварц определяет частоту передачи, конкретно здесь 7 МГц. Ключ на транзисторе КТ315, чтобы можно было использовать любую самую слаботочную кнопку для передачи кода Морзе. Для обычного механического ключа, транзистор можно не ставить, но тогда C4 нужно уменьшить до 0,1 мкФ.
Катушек, контуров с переменными конденсаторами нет. Вместо них просто кусок провода длиной 1-2 метра.
