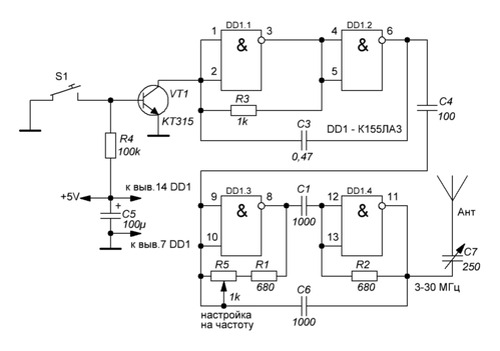

Из предыдущей схемы заменил кварц конденсатором и получится много диапазонный АМ передатчик (от 3 до 30 МГц). Возможно и выше по частоте, но проверить нет возможности. Настройку на частоту переменным резистором R5. Антенна — кусок провода 1,5-2 метра. На диапазонах 14 МГц и выше, передатчик работает дальнобойнее, если подстроить антенну переменным конденсатором С7 (можно заменить постоянным на 50-70 пФ), а на нижних диапазонах его можно заменить постоянным на 250 пФ. Замена кварца конденсатором сказалось на стабильности работы генератора ВЧ при манипуляции телеграфным ключом, потому пришлось немного изменить эту часть. Что касается работы самого передатчика, то он выдаёт в эфир одновременно более десятка гармоник, сразу по всем диапазонам.
