Подаю с ГСС частоту от 1 до 25 МГц с интервалом 100 кГц, амплитудой 2 вольта и смотрю за свечением светодиода. Если его свет сильно потускнел на какой-то частоте, то значит на этом значении наблюдается резонанс. Записываю эту частоту себе на заметку и продолжаю перебирать частоту от ГСС дальше. Снова замечаю заметное снижение свечения светодиода и снова записываю значение на какой частоте это произошло. И так 1 до 25 МГц. В итоге получился такой список резонансных частот моей антенны:
1,400 МГц
4,800 МГц
7,900 МГц
11,600 МГц
14,600 МГц
18,100 МГц
21,900 МГц

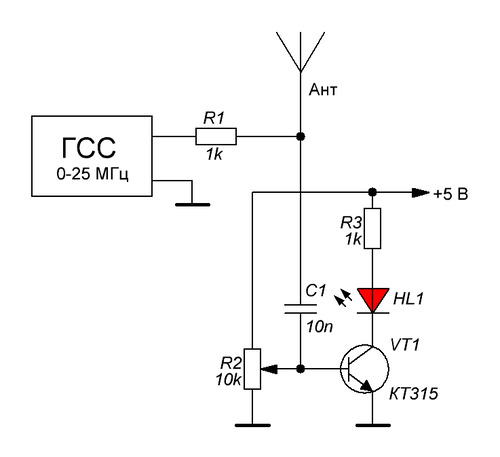

По результатам видно, что произвольная длина антенны и сопротивление провода, по резонансам частот не попадает в любительские диапазоны и её нужно удлинять ещё на несколько метров. После чего снова сделать замеры. Что касается схемы, то переменным резистором R2 добиваемся погасание светодиода при отсутствии сигнала от ГСС.
